Junta giratoria eléctrica

Definición

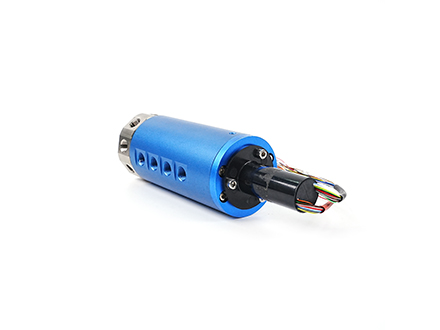

Junta giratoria eléctrica es un conector de tubería especialmente diseñado que permite una rotación libre de 360 grados entre tuberías o equipos, e integra anillos de deslizamiento conductores Para transmitir diversas señales de control. Esta articulación no solo tiene una función de rotacióng y medios conductores de juntas rotativas tradicionales, pero también integra la capacidad de transmisión de señales eléctricas, lo que lo hace ampliamente utilizado en automatización industrial, robótica y otros campos.

Características

Conducción dieléctrica: puede conducir gas inerte como aire comprimido, vapor, vacío, nitrógeno e hidrógeno para satisfacer las necesidades de diversas aplicaciones industriales.

Transmisión de señal eléctrica: Integrado anillos de deslizamiento conductores puede transmitir energía, señales de conmutación, Ethernet, USB, bus industrial, sensor y otras señales para lograr una transmisión estable de señales eléctricas.

Materiales especiales: la superficie de sellado y el anillo de sellado están hechos de materiales especiales, que tienen las características de resistencia al desgaste, larga vida útil, resistencia a la corrosión y sin fugas.

Servicio personalizado: De acuerdo con los requisitos del cliente, se pueden personalizar los parámetros de la junta rotativa y el anillo de deslizamiento conductor integrado, así como el tamaño de la junta y el diámetro de la tubería, y se proporcionan una variedad de opciones para satisfacer diferentes necesidades.

Tamaño pequeño y peso ligero: diseño compacto, fácil de instalar y mantener.

Función

Conexión rotativa: permite la rotación libre de 360 grados entre tuberías o equipos, reduce el torsión y estiramiento de tuberías y mejora la estabilidad y la vida útil del sistema.

Transmisión de medios: A través del canal dentro de la junta rotativa, se logra la transmisión estable de medios (como aire comprimido, nitrógeno, etc.).

Transmisión de señal eléctrica: El anillo de deslizamiento conductor integrado puede transmitir una variedad de señales eléctricas para lograr la comunicación y el control entre los equipos.

Áreas de aplicación

Equipo de automatización industrial: En la línea de producción automatizada, la junta rotativa eléctrica se puede utilizar para conectar las tuberías y cables entre las partes rotativas y las partes fijas para lograr la transmisión de medios y la comunicación de señales eléctricas.

Equipo de envasado: En la maquinaria de envasado, la junta rotativa eléctrica se puede utilizar para conectar las tuberías y cables entre las partes de envasado rotativas y el sistema de control fijo.

Equipo SMT: En la fabricación de semiconductores, la junta giratoria eléctrica se puede utilizar para conectar las tuberías y cables entre la cabeza SMT giratoria y el sistema de alimentación fijo.

Equipo de prueba: En el sistema de prueba, la junta giratoria eléctrica se puede utilizar para conectar las tuberías y cables entre las partes de prueba giratorias y los instrumentos de prueba fijos.

Robótica: En el campo de la robótica, las juntas rotativas eléctricas se pueden utilizar para conectar tuberías y cables entre las juntas rotativas del robot y el sistema de control para lograr un movimiento flexible y un control preciso del robot.

Mantenimiento y cuidado

Inspección regular: Compruebe regularmente el rendimiento de sellado y el estado de conexión eléctrica de la junta rotativa eléctrica para asegurarse de que no haya fugas y fallas eléctricas.

Limpieza y mantenimiento: limpiar el equipo con limpiadores no conductores y cepillos blandos o duros adecuados para equipos eléctricos para eliminar polvo y suciedad. Al trabajar en ambientes de alta humedad, se debe utilizar un Deshumidificador y comprobar regularmente la condensación en los componentes eléctricos.

Aprete la conexión: Compruebe y apriete los conectores de la junta rotativa, como pernos y tuercas, para asegurarse de que la conexión sea firme y fiable.

Reemplazar las piezas vulnerables: inspeccionar visualmente las piezas vulnerables, como los puntos de contacto y los anillos de sellado, y reemplazarlas a tiempo cuando se encuentren signos de desgaste o daño.

Medidas de protección: Compruebe y mantenga el sellado de los gabinetes eléctricos y componentes eléctricos para asegurarse de que pueden soportar fuertes influencias ambientales.

Precauciones

Preparación antes de la instalación: antes de la instalación, asegúrese de que todas las piezas están en buen estado y compruebe si los tamaños de las tuberías y juntas coinciden. Al mismo tiempo, prepare las herramientas y materiales necesarios de acuerdo con las instrucciones de instalación.

Proceso de instalación: Durante el proceso de instalación, deben observarse los siguientes puntos:

La posición de instalación del anillo deslizante coincide con el equipo, y es necesario conectar primero la tubería de aire en el extremo del rotor para asegurarse de que no haya fuga de aire/fuga de líquido.

Antes de instalar y fijar, ajuste la concentricidad del rotor para garantizar una rotación suave del anillo deslizante.

El extremo del estator del anillo deslizante se atornilla en la varilla de tope a través del orificio de tope para detener la rotación, y la junta rotativa también se puede personalizar según las necesidades del cliente.

Precauciones de uso: durante el uso, se deben prestar atención a los siguientes puntos:

Evite el impacto excesivo o el par en la junta rotativa para evitar daños a las partes internas.

Compruebe regularmente el rendimiento de sellado y el estado de conexión eléctrica de la junta rotativa, y trate las anomalías a tiempo.

Evite usar juntas giratorias durante mucho tiempo en ambientes extremos de temperatura o humedad para no afectar su rendimiento y vida útil.

Almacenamiento y transporte: Durante el almacenamiento y el transporte, deben observarse los siguientes puntos:

La junta rotativa debe almacenarse en un ambiente seco y ventilado sin gases corrosivos.

Evite el impacto y la caída de la articulación giratoria para evitar daños en la interfaz y las piezas internas.

Durante el transporte, se deben tomar medidas de protección adecuadas para asegurarse de que la junta rotativa no se dañe.

En resumen, como conector especial de tuberías, la junta rotativa eléctrica es ampliamente utilizada en la automatización industrial, la robótica y otros campos. Al entender sus características, funciones, campos de aplicación y métodos de mantenimiento y cuidado, puede utilizar y mantener mejor este equipo para garantizar su funcionamiento estable a largo plazo.
